Solar-Elektromotor SUSE 4.16

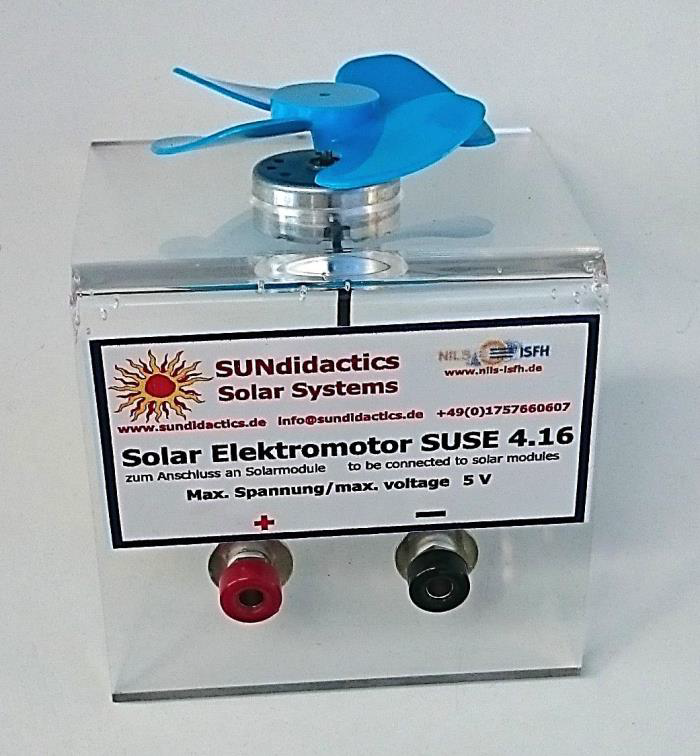

Auf dem dachförmig gebogenen Plexiglasträger (160 x 80 x 3 mm) erkennt man oben den Solarmotor mit dem blauen Propeller, unten befinden sich die beiden Buchsen, an die man Laborkabel mit 4mm-Stecker einstecken kann. Das Gerät ist zum Anschluss an Solarzellen von 1 – 8 Solarzellen in Reihenschaltung geeignet. Wird der Propeller angepustet oder in den Wind gehalten, dient der Motor als Generator und erzeugt elektrische Energie! Das Modul ist nun eine funktionsfähige Windkraftanlage! Verbindet man nun den Motor mit einem LEDModul 4.15 mit roter LED, so leuchtet diese auf, wenn man durch kräftiges Pusten den Propeller in schnelle Drehungen bringt. Der rote Pol (+) des Motors muss mit dem schwarzen Pol(-) des LED- Moduls verbunden werden und der schwarze Motorpol (-) mit dem roten Pol (+) der LED! Die erzeugte Spannung kann mit dem Multimeter gemessen werden.

Das Solar- Motor- Modul SUSE 4.16 besteht aus einem Solar- Motor mit einem Propeller auf einem Plexiglasträger für den Betrieb an Gleichspannung von ca. 0,2V – max. 5,0V zum Anschluss an Solarzellen oder Solarmodule. Geeignet für Solar- Experimente in der Grundschule und der Sekundarstufe. An den beiden Buchsen an der Vorderseite können einzelne Solarzellen oder Reihenschaltungen von 1 bis zu 8 Solarzellen in Reihenschaltung angeschlossen werden, je höher die Solarzellenanzahl, desto schneller dreht sich der Motor. Auch an funktionsfähige Solarzellenbruchstücke kann der Motor angeschlossen werden, seine Drehung zeigt die Funktion! Der Motor kann auch an Batterien bis max. 4,5 V (Flachbatterie) angeschlossen werden.

Solarmotor als Generator: Wird der Propeller durch „Pusten“ oder natürlichen Wind zum Drehen gebracht, erzeugt der Motor als Generator „Strom“, das Gerät ist eine Windkraftanlage, die erzeugte Spannung kann mit einem Multimeter am rot- schwarzen Buchsenpaar gemessen werden, je schneller die Drehzahl ist, desto höher ist die Generator- Spannung (U bis ca. 3 Volt DC!)

Schließt man 2 Motoren durch Laborkabelverbindung zusammen und pustet auf den Propellers des 1. Motors, dann dreht sich der 2. Motor durch die im 1. Motor als Generator erzeugte elektrische Energie, je heftiger man pustet, desto schneller dreht sich der 2. Motor.

Es darf keine höhere Spannung als 5,0 V angelegt werden, sonst wird der Motor zerstört!

Die technischen Daten des Solarmotors:

1. Anlaufspannung: ca. 0,2 V = 200 mV
2. Anlaufstrom: ca. 20 mA
3. Spannungsbereich: 0,2 ….5,0 V
4. Durchmesser Gehäuse: 24,2 mm
5. Durchmesser Achse: 2 mm
6. Achslänge: 10 mm
7. Anschlüsse: ca. 70 mm Kabel + rot - schwarz
Maximale Spannung 5,0 V!
